การใช้โปรเเกรม ArcGIS 10 บทที่ 9 การวิเคราะห์เเบบจำลองเเรสเตอร์ (Raster model)


          จัดการข้อมูลจุด ที่มีค่าความสูง ทำเป็น ค่าSlope

 เปิดข้อมูลจากโฟลเดอร์  LandFill  >  Chon_pro  และ  Chon_ele


ทำการ  Interpolation ชั้นข้อมูล Chon_elv โดยไปที่ ArcToolbox >  Raster Interpolation > IDW



ช่อง Input point features เลือกชั้นข้อมูล Chon_eiv  ช่อง Z Value raster เลือกชั้นข้อมูล ele  ช่อง Output raster ให้เลือกโฟเดอร์ที่จะเก็บ เเละตั้งชื่อ  ช่อง Output cell size (optional) กำหนดค่า 40  จากนั้นกด Environment settings



ปรับ processing Extent   เป็น Chon_pro



ปรับ processing Extent   Raster Analysis ให้เป็น Chon_pro



ผลลัพธ์

จากนั้นนำมาทำเป็นค่า  Slope โดยไปที่ ArcToolbox >  Raster Interpolation  >  Slope

ช่อง Input Raster เลือก IDW  ตั้งชื่อเเละโฟเดอร์ที่จัดเก็บ จากนั้น Output เลือกเป็น DEGREE จากนั้นกด OK

 ผลลัพธ์

ทำการ  Reclassify ให้กับชั้นข้อมูล Slope โดยไปที่  ArcToolbox  >  Raster Reclass  >  Reclassify

ช่อง Input raster เลือกชั้นข้อมูล slop ช่อง Reclass field  เลือกชั้นข้อมูล Value  จากนั้นกด Classification เปลี่ยนจำนวน Class ให้เป็น 4 class   และกำหนดค่า Break values


จากนั้นเปลี่ยน ค่า New values  ช่อง Output raster ให้เลือกโฟเดอร์ที่จะเก็บ เเละตั้งชื่อ  กด Ok

ผลลัพธ์

          จักการข้อมูลชั้นหิน

เปิดชั้นข้อมูล  Chon_geo

จากนั้นเปิดตาราง Attribute

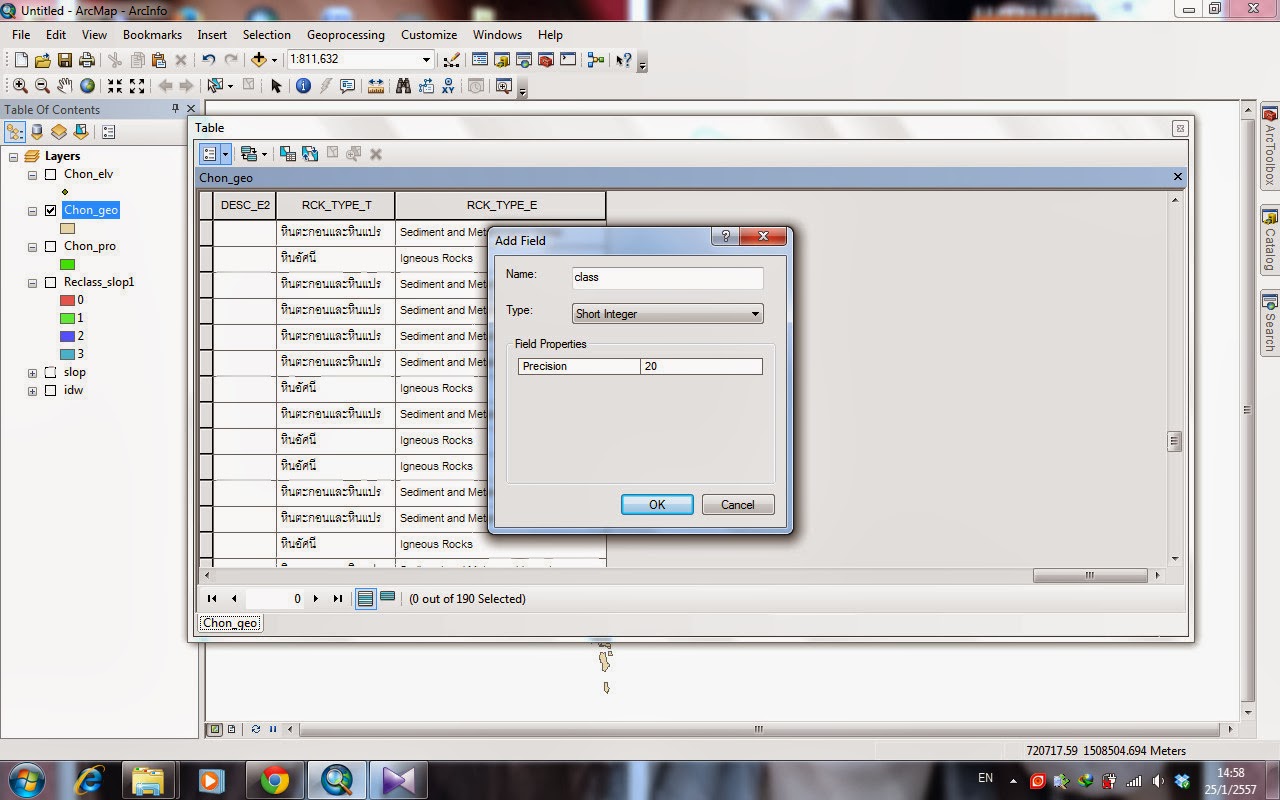

 ทำการ  Add Field  ใหม่  ตั้งชื่อว่า Class  เลือก  Type  เป็น  Short  Integer  เลือกจำนวนอักขระเป็น 2 แล้วกด  OK

เปิด  Select  by  Attributes

ดับเบิ้ลคลิกที่  DESC_T1 แล้วคลิกที่ Get  Unique  Value จากนั้นใส่สูตร  “DESC_T1”=  แล้วเลือกข้อมูลเพื่อจัดกลุ่ม  แล้วกด Apply

เมื่อจัดกลุ่มเสร็จแล้วให้คลิกขวาที่หัว  Field  Class  >  Field  Calculater  แล้วใส่ค่า  Class

เมื่อใส่ค่า Classเสร็จแล้วให้คลิกที่ Clear Selection

จากนั้นไปที่  Arc Toolbox > Conversion Tools > To Raster > Polygon to Raster

ช่อง Input point features เลือกชั้นข้อมูล Chon_geo  ช่อง Value field เลือกชั้นข้อมูล class  ช่อง Output raster ให้เลือกโฟเดอร์ที่จะเก็บ เเละตั้งชื่อ  ช่อง cell size (optional) กำหนดค่า 40  จากนั้นกด Environment settings >ปรับ processing Extent  และ Raster Analysis ให้เป็น Chon_pro

ผลลัพธ์ การจัดกลุ่ม ชั้นข้อมูลชั้นหิน


  จัดการข้อมูลเส้นถนน (Chon_tran)

เปิด ชั้นข้อมูล เส้นถนน กับ ขอบเขตจังหวัดขึ้นมา

ไปที่ ArcToolbox > Spatial Analyst Tools > Distance > Euclidean Distance

 ช่องInput Raster เลือกข้อมูล  Chon_tran  ช่อง Output เลือกโฟเดอร์จัดเก็บจากนั้นตั้งชื่อ >                     ช่อง Output  Cell  size  เลือกเป็น  40 จากนั้นเลือก  Environment

ไปที่ Processing Extent > Extent  เลือก Same as layer Chon_pro จากนั้นเลื่อนลง

ไปที่ Raster Analysis > Mask เลือก Chon_pro จากนั้นกด OK

กดOK

ผลลัพธ์

Reclassify  ให้กับชั้นข้อมูล  tran  โดย ไปที่ ArcToolbox > Spatial Analyst Tools > Reclass > Reclassify

 Input raster เลือกชั้นข้อมูล tran  จากนั้นกด Classify

 เลือก 4 ช่วงชั้นข้อมูล จากนั้นไปปรับค่าเเต่ละชั้นในช่อง Break Values จากนั้นกด OK

ใส่ค่าคะเเนนเเต่ละช่วงชั้น จากนั้น เลือกโฟเดอร์จัดเก็บ เเละตั้งชื่อ จากนั้นกด OK

ผลลัพธ์การ Reclassify  ให้กับชั้นข้อมูล  tran

          จัดการข้อมูลหมู่บ้าน (Chon_vill)

  เปิด ชั้นข้อมูล เส้นถนน ขึ้นมา

ไปที่ ArcToolbox > Spatial Analyst Tools > Distance > Euclidean Distance

ช่องInput Raster เลือกข้อมูล  Chon_vill  ช่อง Output เลือกโฟเดอร์จัดเก็บจากนั้นตั้งชื่อ > ช่อง Output  Cell  size  เลือกเป็น  40 จากนั้นเลือก  Environment

ไปที่ Processing Extent > Extent  เลือก Same as layer Chon_pro จากนั้นเลื่อนลง

 ไปที่ Raster Analysis > Mask เลือก Chon_pro จากนั้นกด OK

กดOK

ผลลัพธ์

 Reclassify  ให้กับชั้นข้อมูล vill  โดย ไปที่ ArcToolbox > Spatial Analyst Tools > Reclass > Reclassify

Input raster เลือกชั้นข้อมูล vill  จากนั้นกด Classsify

 เลือก 4 ช่วงชั้นข้อมูล จากนั้นไปปรับค่าเเต่ละชั้นในช่อง Break Values จากนั้นกด OK

ใส่ค่าคะเเนนเเต่ละช่วงชั้น จากนั้น เลือกโฟเดอร์จัดเก็บ เเละตั้งชื่อ จากนั้นกด OK

 ผลลัพธ์การ Reclassify  ให้กับชั้นข้อมูล  vill

          การคำนวนหาพื้นที่เหมาะสม จากข้อมูลทั้งหมด โดยใช้สูตรทางคณิตศาสตร์

ไปที่  ArcToolbox  >  Map  Algebra  >  Raster  Calculator

จากนั้นใส่สูตรแล้วเลือกโฟลเดอร์ไว้เก็บข้อมูล  และตั้งชื่อ  แล้วกด  OK

 ผลลัพธ์ การคำนวนหาพื้นที่เหมาะสม จากข้อมูลทั้งหมด

จัดกลุ่มข้อมูล โดยการ Reclassify โดยไปที่ ArcToolbox > Spatial Analyst Tools > Reclass > Reclassify

Input เลือก ข้อมูล finall2 เเล้วเลือกโฟเดอร์จัดเก็บ เเละตั้งชื่อ จากนั้นกด Classify

เลือก 3 ช่วงชั้นข้อมูล จากนั้นไปปรับค่าเเต่ละชั้นในช่อง Break Values จากนั้นกด OK

 ผลลัพธ์ การคำนวนหาพื้นที่เหมาะสม
